Imprimer des pièces mécaniques ‘en place’
Certains objets 3D à imprimer sont magique parce qu’ils contiennent leurs propre mécanique assemblée et sont directement utilisables. Mais quelques fois la magie n’opère pas et les pièces mobiles ont fusionnées entres elles, plus rien ne bouge !

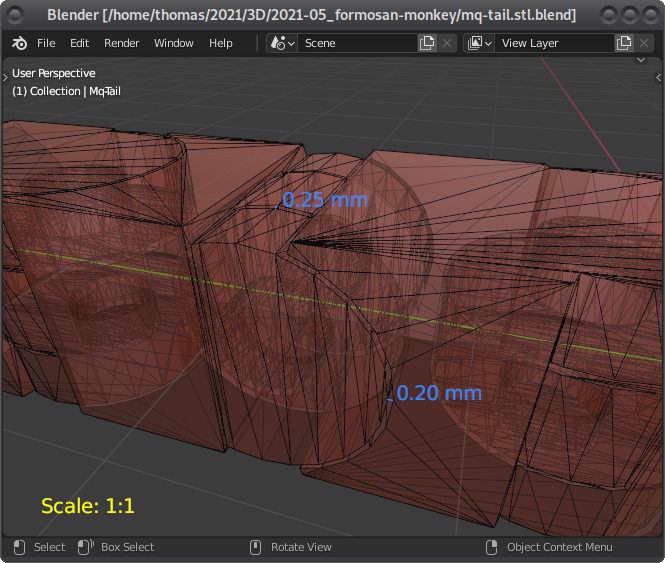

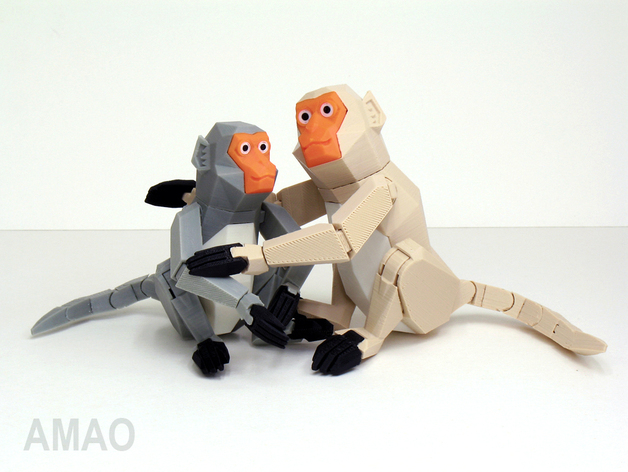

L’ objet qui me pose problème : la queue du singe. Elle peut être imprimée déjà assemblé, mais faut-il encore que mon imprimante soit capable de garder l’écart entre 2 parois intact.
Principaux problèmes
- Espacements verticaux (z), qualité des ponts (Bridge)
- Espacements horizontaux (x,y) entre 2 parois (gape)
- empattement à la base, pattes d’éléphant
Réglages à surveiller
La température
Trop haute, elle favorise le comblement des espaces fins ; Trop basse elle empêche les couches de se souder :
- La température du lit peut favoriser l’empattement – N/A ;
- La température d’impression trop élevé peut favoriser l’empattement.
La vitesse :
- La vitesse d’impression peux générer des imprécisions ;
- La vitesse du ventilateurs peux améliorer les ponts (bridge).
La sous-extrusion :
- Multiplicateur d’extrusion, Extrudeur Multiplier (Flow) 0.9, 0.95 ;
- Ratio de Flux pour les ponts.
Objets test
- Negative Space Tolerance
https://www.thingiverse.com/thing:533472 - Smart compact temperature calibration tower
https://www.thingiverse.com/thing:2729076 - XYZ 20mm Calibration Cube
https://www.thingiverse.com/thing:1278865
Solution bonus
Augmenter la taille de l’impression, les espacements se trouverons également agrandis.
Ressources
- Le petit monde animal d’Amao Chan : https://amaochan.work/
- Démêler les queues de singes : idiotismes animaliers
- Slicer utilisé dans mes test : prusaslicer.
